RS-232 장비끼리 연결할 때는 어떻게 해야 할까요?

​

RS232 장비의 연결

RS232 장비의 연결

RS232 장비의 연결



원래 RS232는 DTE와 DCE간의 연결을 위한 인터페이스 였습니다. 그러나 현재 모뎀(MoDem)은 사용되고 있지 않지요. 그래서 요즘에는 주로 DTE와 DTE를 연결하여 사용하는데 사용합니다.

​

RS232 장치의 DTE와 DCE 연결

우리는 시리얼 장비에는 DTE(Data Terminal Equipment)와 DCE(Data Commnunication Equipment) 2가지 종류가 있다는 것을 알고 있습니다.

RS-232 (RS232) 장비를 연결해야 할 때는 장비가 DTE(컴퓨터)인지 DCE(모뎀)인지 확인해야 합니다.

​

보통은 PC에 연결하여 시리얼 포트를 만들어 주는 제품들(보통 시리얼 카드, PCI 또는 PCIe 멀티포트, USB 시리얼 포트 등)은 DTE 모드로 설계가 되어 있습니다. 또한 Stand-alone 형태의 장비들도 역시 DTE 모드로 설계가 되어 있지요. (물론 예외 사항도 있음)

그리고 컨버터 같은 제품은 보통 DCE 모드로 설계되어 있습니다.

(일부 장비는 DTE와 DCE를 선택할 수 있게되어 있는 제품도 있습니다.)

​

DTE 모드로 설계된 RS-232 디바이스와 DCE 모드로 설계된 RS-232 디바이스를 연결할 때는 1:1 형태로 연결하게 됩니다. (RS232 Straight Cable, RS232 Modem Cable, RS232 1:1 케이블 사용)

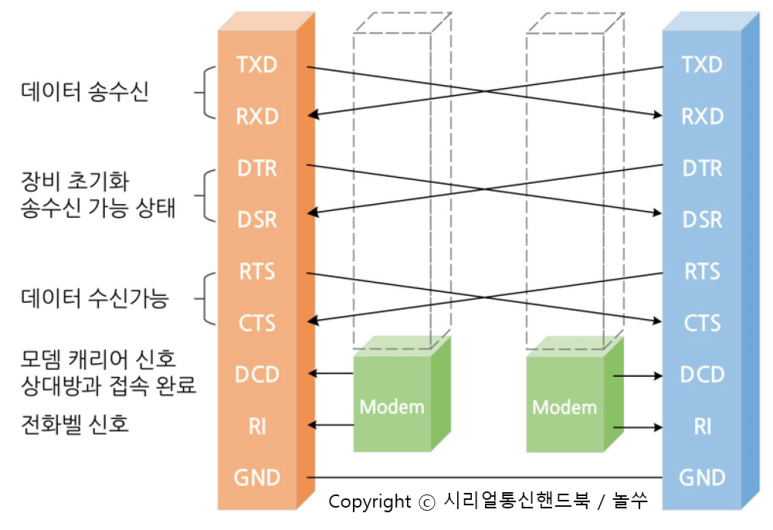

DTE 모드로 설계된 RS-232 디바이스와 DTE 모드로 설계된 RS-232 디바이스를 연결할 때는 한쪽의 TXD를 다른쪽의 RXD와 연결해야 하므로 마치 입과 귀가 연결되는 것 처럼 꼬아져있는 케이블을 사용하게 됩니다. (RS232 널모뎀 Null Modem 케이블, RS232 크로스 Cross 케이블 사용)

DTE와 DCE 간 연결 (모뎀 케이블, 1:1 케이블)

DTE와 DCE 간 연결 (모뎀 케이블, 1:1 케이블)

DTE와 DTE 간 연결 (Cross Cable, Null Modem Cable)

DTE와 DTE 간 연결 (크로스 케이블, Cross Cable)

​

또한 RS-232 디바이스 간 연결 시 3선(TXD, RXD, GND)을 사용하는지, 5선(TXD, RXD, RTS, CTS, GND)을 사용하는지, 7선(TXD, RXD, RTS, CTS, DTR, DSR, GND)을 사용하는지, 아니면 Full Signal을 사용할 수 있습니다.

물론 사용하는 선의 가닥 수가 적을수록 가격이 싸지겠지요? 그러나 3선을 사용하는 경우 하드웨어 흐름제어는 사용할 수 없게 됩니다. 그러니 필요에 따라 선 가닥 수를 결정해야 합니다.

RS232 3선 연결방법

RS232 3선 연결방법

RS232 5선 연결방법

RS232 5선 연결방법

RS232 7선 연결방법 (Flow Control)

RS232 7선 연결방법 (Flow Control)

​

RS232 변칙 연결 방법

RS232 변칙 연결 방법

​

​
